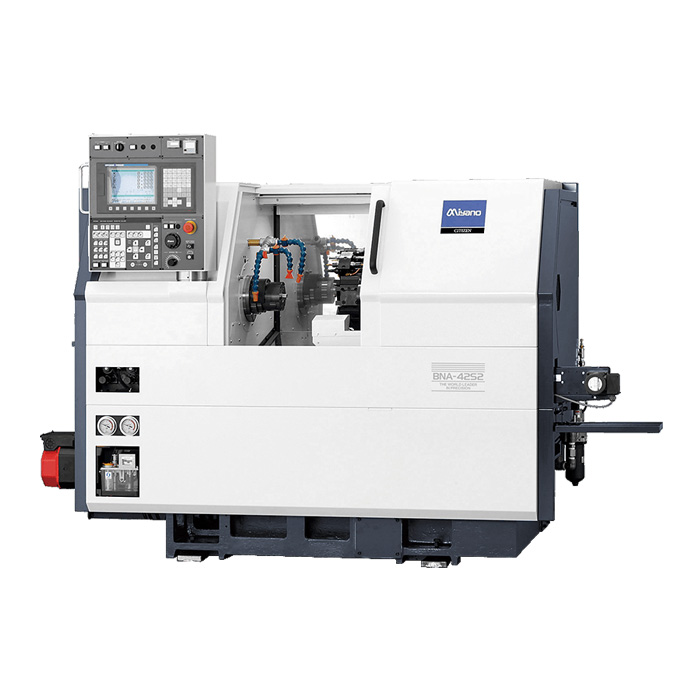

BNA-S 能用2主軸1轉塔進行背面加工,實現了高度的基本性能與使用方便性的并舉。將主要單元固化的床身采用平臺肋骨結構。以高剛性床身保證了穩定的加工精度。
Miyano采用獨特的控制功能縮短27%的非切削時間(原有機型相比)
搭載有副主軸,可進行背面加工,完成工件的最后加工
產品規格
機種 |
|
BNA-42S2 |
棒材最大加工直徑 |
SP1/SP2 |
ø42mm/ø34mm |
最大加工長度 |
|
100mm |
液壓卡盤 |
SP1/SP2 |
5"/--- |
主軸馬達 (15分 既定/連續) |
SP1 |
7.5/5.5kW |
SP2 |
5.5/3.7kW |
主軸旋轉速度 |
SP1 |
60~6,000 min-1 |
SP2 |
50~5,000 min-1 |
刀具臺形式 |
|
8角刀塔 |
刀柄高度 |
|
□20mm |
開孔鉆頭刀柄部直徑 |
|
ø25mm |
移動行程 |
X軸 |
135mm |
Z軸 |
235mm |
B軸(Z2軸) |
310mm |
旋轉刀具最大安裝數 |
|
8 |
機床面積 |
|
2,150×1,290mm |
機床高度 |
|
1,660mm |
機床重量 |
|
2,800kg |
|
