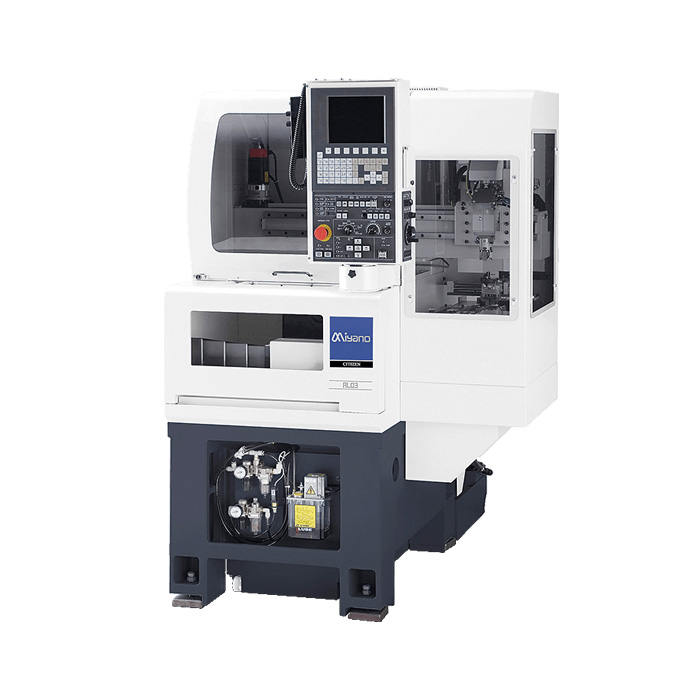

RL03 通過緊湊的設計縮短了工廠的生產線。還能通過高速門型裝載機和IN/OUT儲藏庫等外圍設備的組合適應各種各樣的自動化需求。
滑動軸采用彈性較少的高剛性線性導軌,使動作更為順滑
利用帶有強制冷卻功能的內置軸、內置感應器,無皮帶式的傳動使軸的運轉穩定從而得到高精度的加工效果
產品規格
機種 |
|
RL03 |
加工能力 & 夾具系統 |
氣動夾盤 |
氣動 |
3"(4")精密夾盤 |
膜片式夾具 |
氣動 |
4" |
彈簧筒夾最大口徑 |
靜止型 (襯墊方式) |
ø35mm |
拉出型 (襯墊方式) |
ø40mm |
最大加工長度 |
|
50mm |
主軸 |
主軸馬達 |
15分/連續 |
2.2/1.5 kW |
主軸旋轉速度 |
|
80~8,000min-1 |
刀具臺 |
刀具臺形式 |
|
水平直線轉塔 |
刀柄高度 |
|
□10mm、□12mm、(□16mm) |
開孔鉆頭刀柄部直徑 |
|
ø20mm |
刀具臺移動行程 |
X軸 |
180mm |
Z軸 |
200mm |
機床大小 |
機床高度 |
|
1,600mm |
主軸中心高度 |
|
875mm |
所需面積 (開口×進深) |
|
700mm×1,480mm |
機床重量 (本體) |
|
1,500kg |
|
