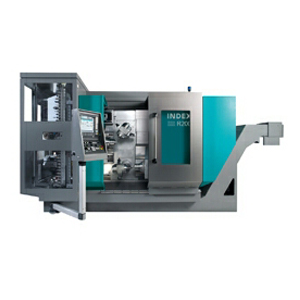

| 臥式車磨加工中心R200/R300 由于其力學設計完全適合磨削的特點，可以同時在前后兩端以5個自由度加工，從而實現了一直都無法想象的進行內圓、外圓和平面磨削的可能性。
● 用電動銑主軸進行磨削
● 大容量刀庫節省裝調時間
● 最高的剛度和精確度
● 修整周期和砂輪接觸探測全自動化
● 采用INDEX WHU/WHW工件自動上下料單元自動裝卸工件
● 機內工序后檢測系統
技術指標：
• 磨削圓度：0.1到0.5μm
• 粗糙度Ra：0,1到0,4μm
• 粗糙度Rz ：1到3μm
結構
創新型坐標設計運用導向機構原理，反過來能達到綜合磨削操作和完整機加工的效果。
在垂直機械布局中，主軸運動沿Z方向，副主軸沿X和Z方向，第一刀架沿X、Y和B方向，第二刀架沿Y和B方向。
通過把刀庫里的對應磨削刀具加載到電動銑主軸上，磨削技術很容易整合為一體，因而幾乎無所不能。
安全完整機加工的最佳條件
R200/R300為車磨中心確立了在5坐標軸上無所不能的標準。它有兩套獨立子系統上的兩個電動銑主軸，使加工復雜工件幾乎從未達到過的周期時間得以實現。磨削操作可以在主軸和副主軸上同時進行。此完整機加工中心適用于要求有最高精度的所有應用領域。其控制軟件有磨削的特別編程接口。自動工件檢測系統具有機內工序后檢測的所有優點。
技術數據
|
砂輪直徑
|
mm |
50 (80 */150 **) |
|
砂輪小軸的安裝尺寸
|
|
HSK-A40 |
|
功率（100%時）
|
kW |
11 |
|
轉矩（100 / 25 %時）
|
Nm |
19 / 30 |
|
轉速
|
rpm |
18.000 |
|
