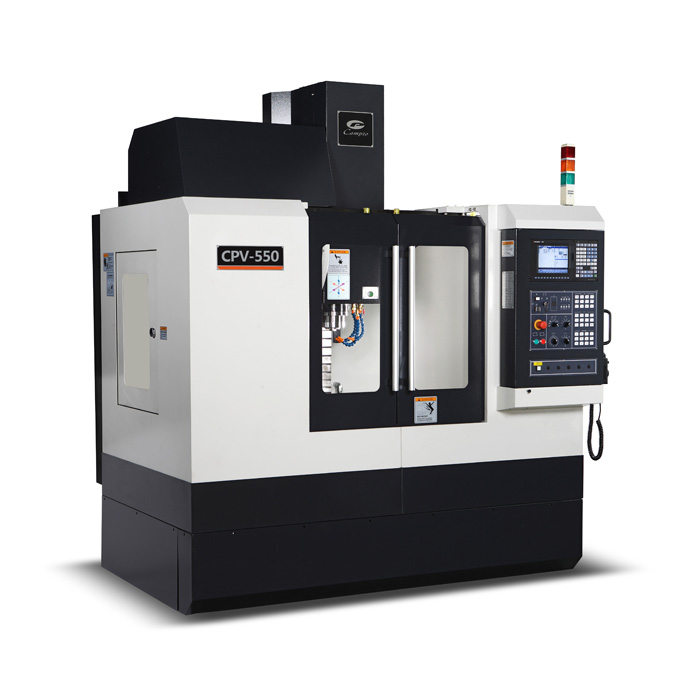

| CPV-550 機臺特性
1、精巧、強悍的結構設計，適合於多樣作業(yè)的小零件與模具加工。
2、小型化設計，節(jié)省占地空間。
3、CPV-550/750可選配BT-30主軸系統(tǒng)。
CPV-550技術規(guī)格
|
內容
|
單位
|
CPV-550
|
|
工作臺
|
|
|
|
工作臺面積
|
mm
|
650×430
|
|
T型槽
|
mm
|
14×4×100
|
|
最大載重量
|
kg
|
300
|
|
行程
|
|
|
|
X軸行程
|
mm
|
550
|
|
Y軸行程
|
mm
|
430
|
|
Z軸行程
|
mm
|
480
|
|
主軸鼻端至工作臺面距離
|
mm
|
100-580
|
|
主軸中心至機身軌道面
|
mm
|
485
|
|
主軸
|
|
|
|
主軸孔錐度
|
|
7/24taperNo.40
|
|
主軸轉速
|
rpm
|
8000（直結式10000/15000）
|
|
主軸馬達
|
kw
|
5.5/7.5
|
|
進給
|
|
|
|
快送速度（X/Y/Z）
|
m/min
|
30×30×30
|
|
切削進給
|
mm/min
|
10000
|
|
自動換刀
|
|
|
|
換刀型式
|
|
刀臂式（斗笠式）
|
|
刀柄
|
|
BT-40
|
|
拉刀桿型式
|
|
P40T(45〞)
|
|
刀庫容量
|
|
20T(16T)
|
|
最大刀具外徑
|
mm
|
80
|
|
鄰空刀直徑
|
mm
|
130
|
|
最大刀具長度
|
mm
|
250
|
|
換刀時間（刀對刀）
|
sec
|
2.5(7)(60Hz)
|
|
換刀時間（點對點）
|
sec
|
6(11)(60Hz)
|
|
最大刀具重量
|
kg
|
7
|
|
刀具選擇
|
|
任意式(固定式）
|
|
馬達
|
|
|
|
主軸馬達
|
kw
|
5.5/7.5
|
|
其他
|
|
|
|
空壓源
|
kgf/cm²
|
6-8
|
|
機械高度
|
mm
|
2403
|
|
占地面積（寬×深）
|
mm
|
1800×2150
|
|
機械重量
|
kg
|
3000
|
|
電力容量
|
KVA
|
15
|
|
控制器
|
|
FANUC
|
|
