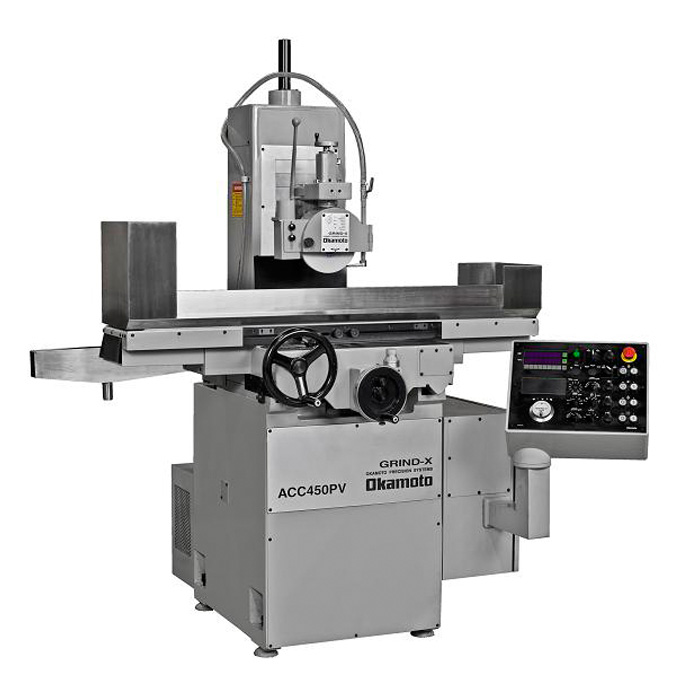

| 岡本高精度自動成型磨床 ACC-450P-V 機臺特性
1、功能強大，特別適用于精密磨削帶有微小複雜型面的小型零件，如模具、夾具等。
2、導軌採用雙V形式經人工鏟刮、並貼縛低摩擦的樹脂材料，確保高精度的長久性。
3、所有鑄件通過有限元電腦結構分析，設計的形狀具有超強的剛性。
4、上下軸採用伺服馬達配合絲桿驅動，最小進刀量可以設定在0.1um。
5、前後軸亦配有微進給裝置，最小進刀量可以設定在1um。
6、設有粗磨、精磨、光磨直至工作臺在主軸右端停止的程序，非常方便操作者直接將工作磨削到理想尺寸和精度。
7、液壓裝置與主機分離，有效避免熱源與振動的影響。
8、導軌各部採用自動潤滑機構潤滑，使得工作壽命更長，保養更簡單。
9、內置上下軸位置顯示，非常方便操作者觀察磨削進度。
岡本ACC-450P-V的技術規格
|
ACC-450P-V技術規格
|
|
內容
|
單位
|
ACC-450P-V
|
|
容量
|
|
|
|
桌面工作區域
|
mm
|
450×150
|
|
桌面活動
|
mm
|
530×210
|
|
最大垂直淨空
|
mm
|
357.5(使用直徑205mm砂輪)
|
|
標準夾頭大小
|
mm
|
450×150
|
|
最大工件重量
|
kg
|
120(含夾盤重量)
|
|
桌面
|
|
|
|
T型槽(寬度×槽數)
|
mm×No.
|
17×1
|
|
左右平均進給速度
|
m/min
|
0.1-20
|
|
手輪左右運動每轉進給量
|
mm
|
100
|
|
交錯區域
|
|
|
| 手動進給 |
|
—
|
|
每轉手動進給量
|
mm
|
5.0
|
|
手輪刻度
|
mm
|
0.02
|
|
自動進給
|
|
—
|
|
間歇進給
|
mm
|
N.A
|
|
連續進給速度
|
m/min
|
N.A
|
|
磨頭
|
|
|
| 自動上下進給(垂直&橫向) |
|
0.0001-0.03
|
|
手動微量進給(×0.1/×1/×10)
|
mm
|
0.0001/0.001/0.01
|
|
手動每轉進刀量(×0.1/×1/×10)
|
mm
|
0.01/0.1/1.0
|
|
光磨次數
|
|
0-5
|
|
快速進給
|
mm/min
|
600
|
|
每轉手動進給量
|
mm
|
N.A
|
|
手輪刻度
|
mm
|
N.A
|
|
發動機
|
|
|
|
外徑×寬×內徑
|
mm
|
Dar.205×6~25×Dar.31.75
|
|
轉速(50/60Hz)
|
rpm
|
3000/3600
|
|
動力/能量與其他
|
|
|
| 砂輪主軸 |
KW/P
|
1.5/2
|
|
液壓泵用
|
KW/P
|
0.75/4
|
| 上下快速進給 |
KW |
0.4(直流伺服馬達) |
| 前後進給 |
KW |
N.A
|
| 要求功率(含電磁夾盤) |
KVA |
5.0 |
|
長度×寬度×高度
|
mm
|
1994×1659×2268
|
| 淨重 |
kg |
1100 |
|
