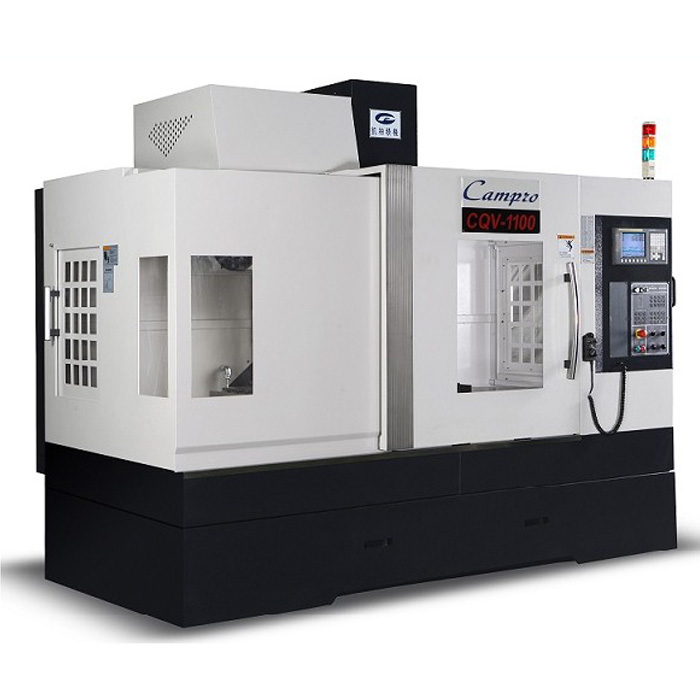

| CQV-1300 突破傳統機械設計思維
致力於推出能符合使用者對生產力、高精度的加工中心機。
CQV系列具備高穩定、高產能的優異性能，為客戶創造高利益的最佳助力。
超強結構特性
1、整體結構採用高級鑄鐵材質，經熱處理消除內應力，確保最佳剛性精度持久性。
2、底座採A字型肋結構佈置提高吸振效果，整機鑄件採箱體設計達到高度抗彎剛性，消除多餘設計並利用數位設計確保設計階段的剛性。
3、Z軸採方型滑軌，大幅提昇穩定性與抗振性，X/Y軸採精密超重負荷型線型滑軌，確保定位精度及加工誤差的控制?；墲櫥c平均分配佈置，採用容積式配油器，各注油點均等，確保滑動面潤滑均勻。
4、配重系統加裝導軌，使主軸頭切削移動或上下快速移動時更加穩定迅速，並抑制振動現象以確保精度。
CQV-1300技術規格
|
CQV-1300技術規格
|
|
內容
|
單位
|
CQV-1300
|
|
行程
|
|
|
|
X軸行程
|
mm
|
1300
|
|
Y軸行程
|
mm
|
600
|
|
Z軸行程
|
mm
|
560
|
|
主軸鼻端至工作臺面距離
|
mm
|
80-640
|
|
主軸中心至立柱軌道面距離
|
mm
|
660
|
|
工作臺
|
|
|
|
工作臺面積
|
mm
|
600×1400
|
|
T型槽
|
mm
|
18×5×100
|
|
最大載重量
|
kg
|
1000
|
|
主軸
|
|
|
|
主軸轉速
|
rpm
|
10000(12000)
|
|
主軸錐度
|
|
7/24 taper No.1
|
|
馬達
|
|
|
|
主軸馬達
|
kw
|
15/18.5
|
|
進給
|
|
|
|
快送速度（X/Y/Z）
|
m/min
|
24/24/24
|
|
切削進給
|
mm/min
|
10000
|
|
自動換刀
|
|
|
|
換刀型式
|
|
快速刀臂式
|
|
刀柄
|
|
BT-40
|
|
拉刀桿型式
|
|
P-40T(45°)
|
|
刀庫容量
|
|
24T(30T)
|
|
最大刀具外徑
|
mm
|
80
|
|
鄰空刀直徑（兩鄰旁空刀）
|
mm
|
150
|
|
最大刀具長度
|
mm
|
250
|
|
最大刀具重量
|
kg
|
7
|
|
換刀時間（刀對刀）
|
sec
|
2.5
|
|
換刀時間（點對點）
|
sec
|
6
|
|
其他
|
|
|
|
空壓源
|
kgf/cm²
|
6
|
|
機械高度
|
mm
|
2980
|
|
占地面積（寬×深）
|
mm
|
3350×2700
|
|
機械重量
|
kg
|
7800
|
| 內容 |
單位 |
CQV-900 |
CQV-1100 |
CQV-1300 |
| 行程 |
|
|
|
|
| X軸行程 |
mm |
900 |
1100 |
1300 |
| Y軸行程 |
mm |
580 |
580 |
600 |
| Z軸行程 |
mm |
560 |
560 |
560 |
| 主軸鼻端至工作臺面距離 |
mm |
90~650 |
90~650 |
80~640 |
| 主軸中心至立柱軌道面距離 |
mm |
655 |
655 |
670 |
| 工作臺 |
|
|
|
|
| 工作臺面積 |
mm |
550X1000 |
550X1200 |
600X1400 |
| 工作臺最大荷重 |
kg |
600 |
700 |
900 |
| T型槽尺寸(寬x槽數x間距) |
mm |
18x5x100 |
18x5x100 |
18x5x100 |
| 主軸 |
|
|
|
|
| 主軸轉速(特殊選配) |
rpm |
I.D.D.10,000 |
| 主軸馬達 |
kw |
11/15 |
| 主軸孔錐度 |
type |
7/24 TAPER NO.40 |
| 自動換刀系統 |
|
|
|
|
| 換刀型式(特殊選配) |
type |
刀臂式 |
| 刀柄型式 |
type |
BT-40 |
| 拉刀桿形式 |
type |
P-40T(45°) |
| 刀庫容量(特殊選配) |
pcs |
24T |
| 最大刀具直徑 |
mm |
φ80 |
| 最大刀具直徑(無相鄰刀) |
mm |
φ150 |
| 最大刀具長度 |
mm |
250 |
| 最大刀具重量 |
kg |
7 |
| 換刀時間(刀對刀) |
sec. |
2.5 |
| 換刀時間(點對點) |
sec. |
6 |
| 換給速度 |
type |
random type |
| Feedrate |
|
|
|
|
| X/Y/Z軸快速進給 |
m/min |
36/36/30 |
| 切削進給 |
mm/min |
10000 |
| 其它規格 |
|
|
|
|
| Model |
|
6~8kgf/cm2 |
| Standard power source |
|
220/60 HZ |
| Power capacity |
KVA |
25KVA |
| Max. machine height |
mm |
2815 |
| Floor plan (WxD) |
mm |
3080X2500 |
3350X2500 |
3415X2550 |
| Machine weight |
kg |
6700 |
7000 |
7600 |
|
