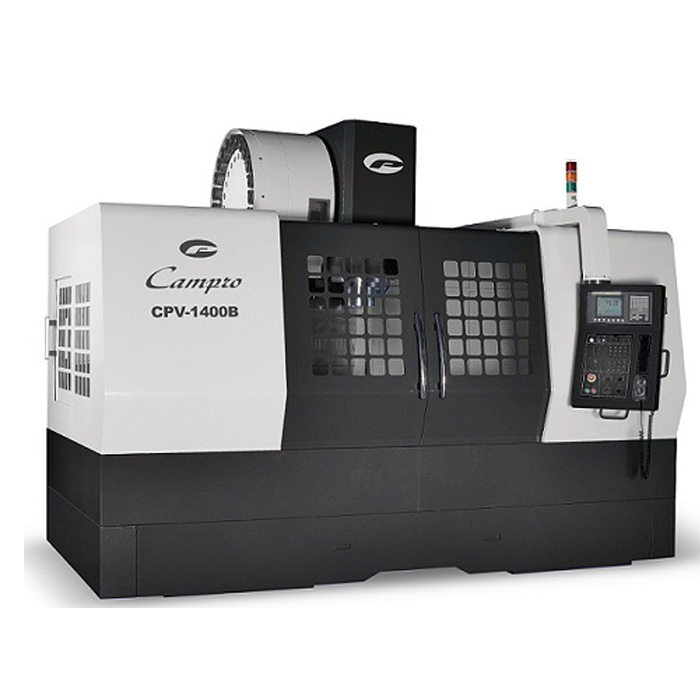

CPV重切削(硬軌)加工中心

CPV重切削(硬軌)加工中心

● 三軸採用方型硬軌,大幅提昇機臺穩(wěn)定性與抗震性
● 使用容積式配油器,潤滑點平均配置,確?;瑒用鏉?nbsp;  滑均勻。
● Y軸4軌道設計,提供更佳的機械負載力。
● 提供BT-40 / BT-50 刀具型式可供選擇,適合多元化加工方式。
● 出廠前均依國際標準進行雷射及循圓檢測,確保機器精度表現。



內容 單位 CPV-850B CPV-1100B CPV-1200B CPV-1400B CPV-1600B
行程
X軸行程 mm 850 1100 1200 1400 1600
Y軸行程 mm 530 620 750 750 830
Z軸行程 mm 530 600 650 700 650 700 700
主軸鼻端至工作臺面距離 mm 100~630 120~720 130~780 150~850 130~780 150~850 130~830 150~850
主軸中心至立柱軌道面距離 mm 590 670 780 780 850
工作臺
工作臺面積 mm 530X950 600X1200 700x1300 700X1550 800x1800
工作臺最大荷重 kg 800 1100 1400 1800 2000
T型槽尺寸(寬x槽數x間距) mm 18x5x100 18x5x100 18x5x130 18x5x130 22x6x125
主軸
主軸轉速(特殊選配) rpm 8000 6000 8000 6000 8000 6000 8000 6000
主軸馬達 kw 7.5/11 11/15 9/11 11/15 9/11 11/15 9/11(15HP) 11/15(20HP)
主軸孔錐度 type 7/24 TAPER NO.40 7/24 taper No.50 7/24 taper no.40 7/24 taper no.50 7/24 taper no.40 7/24 taper no.50 7/24 taper no.40 7/24 taper no.50
自動換刀系統(tǒng)
換刀型式(特殊選配) type 刀臂式 刀臂式
刀柄型式 type BT-40 BT-50 BT-40 BT-50 BT-40 BT-50 BT-40 BT-50
拉刀桿形式 type P-40T(45°) P-50T(45°) P-40T(45°) P-50T(45°) P-40T(45°) P-50T(45°) P-40T(45°) P-50T(45°)
刀庫容量(特殊選配) pcs 24(20) 24(20) 24 24 24 24 24 24(32)
最大刀具直徑 mm φ80 φ110 φ80 φ110 φ80 φ110 φ80 φ110
最大刀具直徑(無相鄰刀) mm φ150 φ200 φ150 φ200 φ150 φ200 φ150 φ200
最大刀具長度 mm 250 250 300 250 300 250 300
最大刀具重量 kg 7 15 7 15 7 15 7 15
換刀時間(刀對刀) sec. 2.5 3.5 3.5 4 3.5 5 3.5 5
換刀時間(點對點) sec. 6 7 7 8 7 9 7 9
換給速度 type 任意
Feedrate
X/Y/Z軸快速進給 m/min 20/20/20 15/15/15 15/15/15 15/15/12
切削進給 mm/min 10000   10000 10000 10000
其它規(guī)格
Model   6~8kgf/cm2 7kgf/cm2 7kgf/cm2 7kgf/cm2
Standard power source   220V/60HZ 220V/60HZ 220V/60HZ 220V/60HZ
Power capacity KVA 20KVA 25KVA 25 30 25 30 25 30
Max. machine height mm 2900 2950 3200 2875 3010 2875 3010 3200
Floor plan (WxD) mm 2450X2700 3000X2700 3300x3200 3800x3200 4300x3200
Machine weight kg 5800 6500 6800 10500 10800 11000 11500 14500 15000
