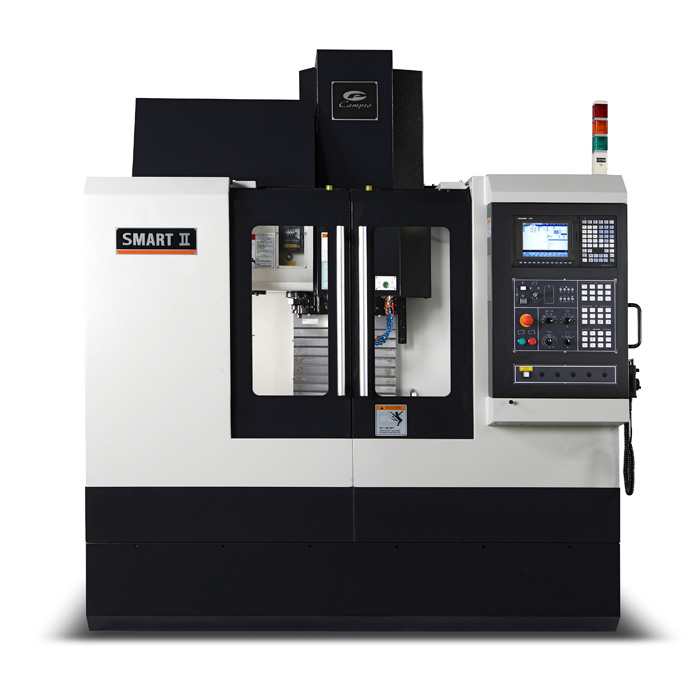

| SMART系列 SMART系列，專為講求大量生產的汽機車零件、消費性電子產品零件所研發。除了具備優異的主軸功能外，更注入高速 ATC 換刀機構與三軸快速位移性能。是客戶追求高生產效益的最佳選擇。
● A字型肋結構佈置與箱體鑄件設計，使機體擁有高剛性。
● 全系列標配直結主軸，提高加工能力。
● 三軸中空油冷系統，維持長時間加工精度。
● 出廠前均依國際標準進行雷射及循圓檢測，確保機臺品質。
| 內容 |
SMART I |
SMART II |
| 行程 |
|
|
| X軸行程 |
550 |
750 |
| Y軸行程 |
430 |
430 |
| Z軸行程 |
450 |
450 |
| 主軸鼻端至工作臺面距離 |
100~550 |
100~550 |
| 主軸中心至立柱軌道面距離 |
485 |
485 |
| 工作臺 |
|
|
| 工作臺面積 |
430X650 |
430X850 |
| 工作臺最大荷重 |
300 |
300 |
| T型槽尺寸(寬x槽數x間距) |
14x4x100 |
14x4x100 |
| 主軸 |
|
|
| 主軸轉速(特殊選配) |
10000(I.D.D) |
| 主軸馬達 |
5.5/7.5(7.5/11) |
| 主軸孔錐度 |
7/24 TAPER NO.40 |
| 自動換刀系統 |
|
|
| 換刀型式(特殊選配) |
刀臂式 |
| 刀柄型式 |
BT-40 |
| 拉刀桿形式 |
P-40T(45°) |
| 刀庫容量(特殊選配) |
20T |
| 最大刀具直徑 |
φ80 |
| 最大刀具直徑(無相鄰刀) |
φ130 |
| 最大刀具長度 |
250 |
250 |
| 最大刀具重量 |
6 |
| 換刀時間(刀對刀) |
2.5 |
| 換刀時間(點對點) |
6 |
| 換給速度 |
任意(random type) |
| Feedrate |
|
|
| X/Y/Z軸快速進給 |
48/48/48 |
| 切削進給 |
|
| 其它規格 |
|
|
| Model |
6~8kgf/cm2 |
| Standard power source |
220V/60HZ |
| Power capacity |
15KVA |
| Max. machine height |
2635 |
| Floor plan (WxD) |
2240X2670 |
2240X2670 |
| Machine weight |
3000 |
3300 |
|
