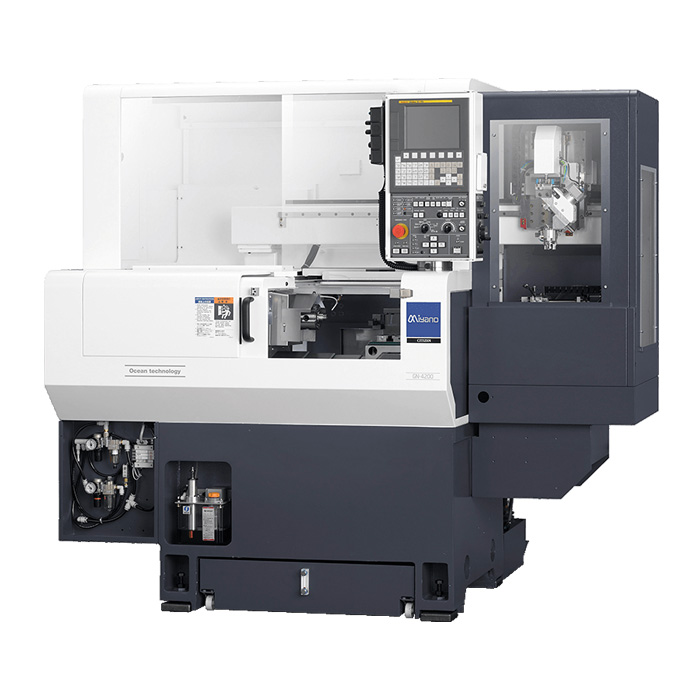

| GN-4200 以小徑工件的高精度加工為目標，在具有左右熱對稱的基本構成的機床基礎上搭載熱影響小的翼式固定型主軸。是繼承了Ocean Cincom傳統的高精度卡盤車床。
與原有機型相比，刀具臺的X軸方向?qū)к壭谐淘黾恿?0mm，可安裝更多的刀具
快速進給速度比原來快了1.5倍，使切削時間大幅縮短
產品規格
| 機種 |
|
GN-4200 |
| 加工能力&夾具系統 |
| 加工直徑 |
超高精度氣動夾盤 |
ø45mm |
| 抽拉型彈簧筒夾 |
ø40mm (靜止型ø35mm) |
| 最大加工長度 |
|
80mm |
| 主軸 |
| 主軸馬達 |
15分 / 連續 |
5.5 / 3.7kW |
| 主軸旋轉速度 |
|
8,000 min-1 |
| 導軌 |
| 刀具臺的形式 |
|
水平排刀 |
| 導軌形式 |
X軸 |
燕尾形導軌 |
| Z軸 |
燕尾形導軌 |
| 導軌行程 |
X軸 |
300mm |
| Z軸 |
250mm |
| 機床大小 |
| 機床高度 |
|
1,695mm |
| 所需面積 |
|
W1,350mm×D1,325mm |
| 機床重量 (本體) |
|
1,500kg |
| 選項 |
|
|
| 行架式機械手規格 |
| 行架式機械手形式 |
|
雙軸行架式機械手(2個工作手) |
| 最大工件尺寸 |
|
ø40×40mm |
| 最大可搬運重量 |
|
250g |
| 控制方式 |
|
PMC軸控制 |
| 控制軟件 |
|
行架式機械手多項周邊控制 |
| 驅動方式 |
左右行 |
齒條&齒輪 |
| 上下 |
齒條&齒輪 |
|
