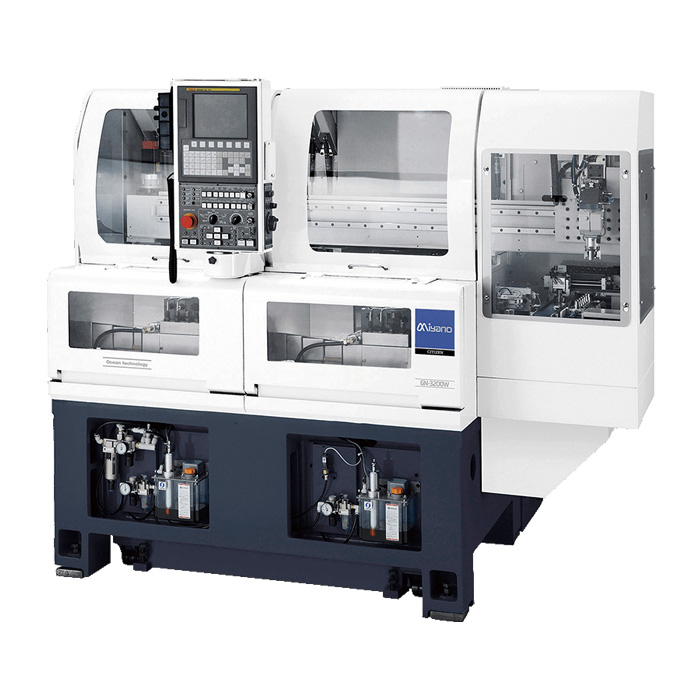

GN-3200W 高精度、省空間、高速裝載的GN-3200。通過將兩臺的功能集中在1臺上,實現了生產性的提高。此外,機械寬度比本公司以往機型濃縮了33%,所用占地面積也削減了27%,成功實現了省空間化。
可選擇單臂式,雙臂式的高速行架式機械手與IN/OUT工件儲備器等周邊裝置的組合,應對各種自動化需求
產品規格
機種 |
|
GN-3200W |
加工能力 & 夾具系統 |
氣動卡盤 |
氣動 |
3"(4")精密卡盤 |
膜片式夾具 |
氣動 |
4" |
筒夾卡盤最大口徑 |
靜止型 (襯墊方式) |
ø35mm |
拉出型 (襯墊方式) |
ø40mm |
最大加工長度 |
|
50mm |
主軸 |
主軸數 |
|
2 |
主軸馬達 (15分/連續) |
L/R 主軸 |
2.2 / 1.5kW |
主軸旋轉速度 |
L/R 主軸 |
80~8,000 min-1 |
刀具臺 |
刀具臺數 |
|
2 |
刀具臺形式 |
|
水平直線轉塔 |
刀柄高度 |
|
□10mm、□12mm、□16mm |
開孔鉆頭刀柄部直徑 |
|
ø20mm |
刀具臺移動行程 |
X1軸、X2軸 |
180mm |
Z1軸、Z2軸 |
200mm |
機床大小 |
機床高度 |
|
1,600mm |
主軸中心高度 |
|
875mm |
所需面積 (開口×進深) |
|
1,400mm×1,477mm |
機床重量 (本體) |
|
2,650kg |
|
